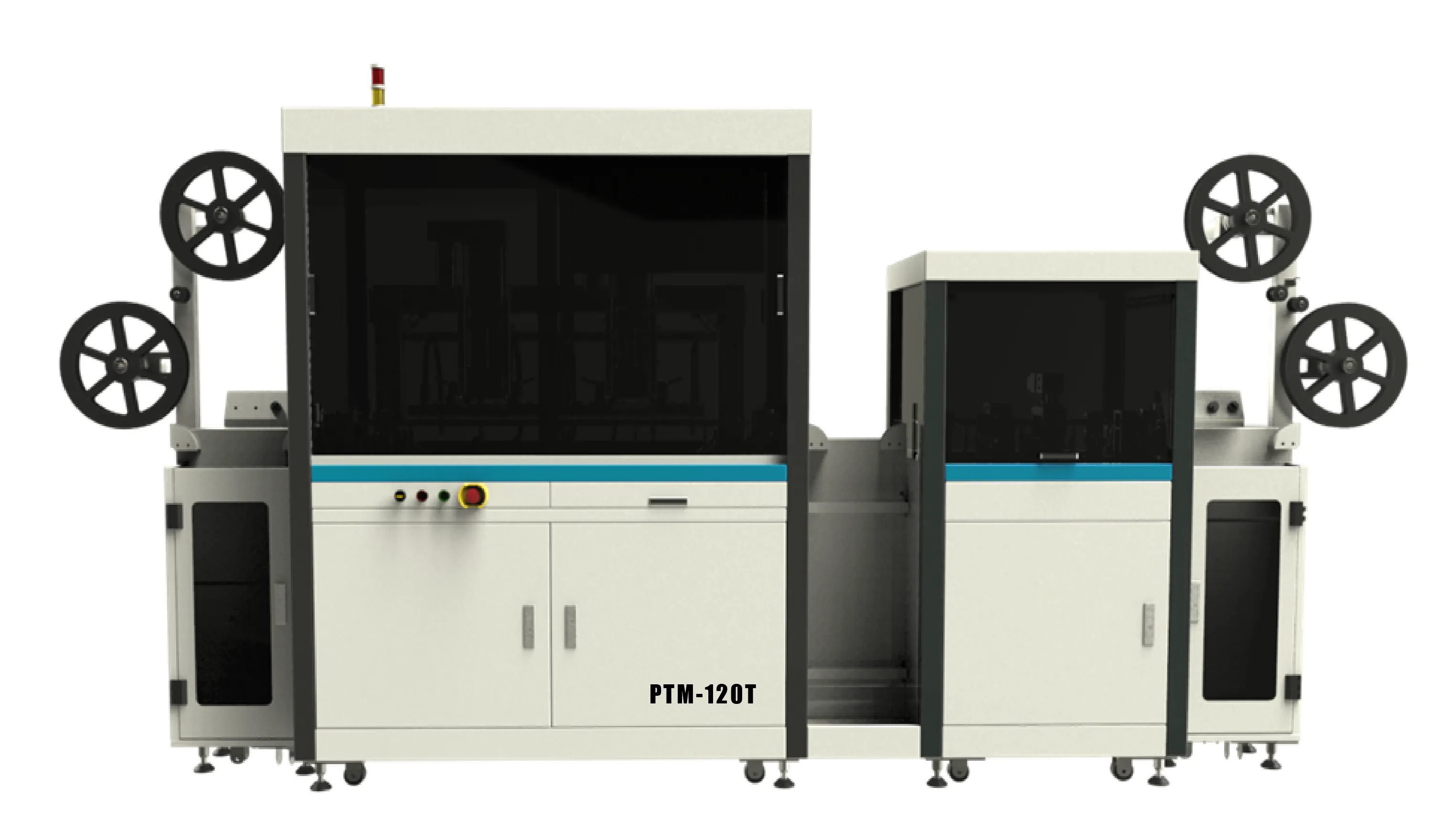

PTM-120B может быть интегрирована пробивка короткого замыкания, испытание на открытие и короткое замыкание, инициализация и предварительная персонализация микросхемы, а также пробивка и маркировка отклонения микросхем. Совершенно новый дизайн позволяет операторам переключать производство микросхем между 6PIN и 8PIN в течение 60 секунд. Модульное проектирование может соотвествовать ваши различные продукции и увеличить вашу стоимость инвестирования.
Как Машина персонализации смарт карт, PTM-120B может применяться для инициализации микросхем контактных/бесконтактных и двойных интерфейсов, а также может быть настроен в соответствии с требованиями для производства различных микросхем.
| Вместимость | 53000 мкФ |
| Размер | 4750 мм × 840 мм × 1960 мм (включая сломанные арматурные узлы); 3800 мм × 840 мм × 1960 мм (без учета сломанных арматурных узлов) |
| Вес | 800 кг (включая сломанные арматурные блоки); 650 кг (исключая сломанные блоки подкрепления) |
| Электропитание | 220 В (-5% ~ + 10%) 50 Гц 4 кВт (включая сломанный блок усиления); 220 В (-5% ~ + 10%) 50 Гц 2 кВт (без сломанных арматурных блоков) |
| Поставка воздуха | Источник воздуха не требуется |
| Шум | <50 дБ |
| Рабочая температура | Комнатная температура: 23 ℃ ± 3 ℃ |
| Влажность эксплуатации | 50 ± 10% |
| Максимальная пропускная способность | 60 000 UPH (включая сломанные блоки усиления); 120,000UPH (6PIN, исключая сломанный блок подкрепления) |
| Пропускная способность при коротком замыкании | Максимальная производственная мощность 60000 УПХ (14 части в раунд) |
| Спецификация модуля чипа | М2, М3 |
| Интерфейс связи | Ethernet |
Регулировка положения активных и управляемых материальных подносов удобна и может приспособиться к различным входящим направлениям; Совместимый с подносами диаметра вала 12,6 MM и 38MM материальными.
Совместимость с производством микросхем 6PIN и 8PN; Поддерживает до 120 контактных испытательных головок и 12 бесконтактных испытательных головок одновременно для тестирования электрических характеристик и записи данных контактных, бесконтактных или двойных интерфейсных модулей; В качестве альтернативы, 60 контактных испытательных головок и 60 бесконтактных испытательных головок можно настроить в соответствии с требованиями заказчика. Это устройство может работать независимо.
Настройте 2 набора контактных тестовых головок или 3 набора бесконтактных тестовых головок для автоматической записи/тестирования неисправных чипов, сводя отходы к минимуму.
Идентификация пробойных отверстий для микросхем, которые не удалось написать или протестировать, может быть гибко установлена с помощью программного обеспечения без необходимости ручной настройки, что значительно повышает точность и эффективность производства пробойных отверстий; Это устройство может работать независимо.
Сверните написанные и протестированные полоски и оберните их защитной лентой; Это устройство может работать независимо.
Способный резать соединяясь нервюры прокладок обломока; Путем изменение прессформы, легко отрезать различные спецификации прокладок обломока; Этот блок может работать независимо.

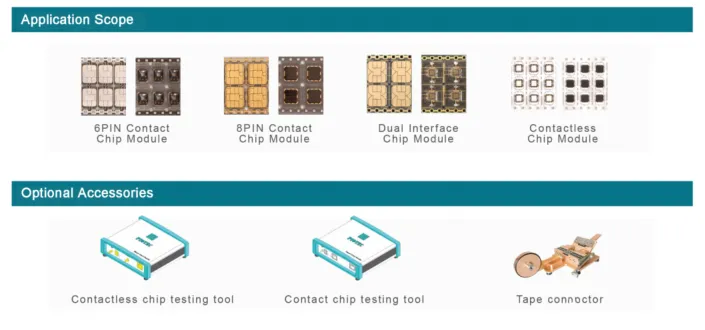

1. Оборудование совместимо с производством лент модуля 6pin и 8pin.
2. Уникальная запатентованная технология для быстрого переключения типов микросхем: она может быстро переключаться между 6-контактными и 8-контактными производственными задачами в течение 60 секунд, не снимая и не вставляя кабели.
Максимальная пропускная способность 100,000cph для чипа 6PIN;
Максимальная пропускная способность 77,000cph для чипа 8PIN.
Самый лучший китайский считыватель промышленного класса, разработанный в Piotec с функцией открытого/короткого тестирования, является стабильным и высокоэкономичным.
Независимый модуль визуального обнаружения боковых отверстий может выполнять высокоскоростное и высокоточное обнаружение боковых отверстий и отработанных отверстий в реальном времени, чтобы обеспечить точность и точность обнаружения боковых отверстий.
Гибкая схема тестирования подходит для различных приложений IC-модулей.
Независимый механизм штамповки может точно установить положение штамповки двухрядного чипа с помощью параметров (можно использовать направление XY), без регулировки положения механической структуры, высокой точности и хорошей последовательности штамповки.
Освободите места продукции должного к электрическому, управляя дизайном без внешней подачи воздуха.
Открытый короткий тест для контактов (положительный и отрицательный ток регулируется).
Тест тока утечки поддерживается.
Поддерживается тест статического тока.
Поддерживаются FVMI и FIMV (V = f(I), I = f(V).
Значение напряжения на контактах Vih и Vil регулируется.
