ESP500A Epassport Sheet Punching Machine предназначена для пробивки отверстий позиционирования в материалах для электронных паспортов. Машина для пробивки листов является незаменимым инструментом для решения задачи решения для электронных паспортов с точностью и эффективностью. В зависимости от требований к позиционированию ламинирования паспорта, в материале для электронных паспортов перед ламинированием могут быть пробиты соответствующие технологические отверстия для позиционирования.
1. Настройте журнал материалов.
2. Емкость журнала материалов составляет 1 000 листов.
1. Настройте манипулятор декартовой системы координат.
2. Захват материалов с помощью вакуума.
3. Пневматическое разделение гарантирует захват одного куска материала за каждый раз.
1. 2 визуальные камеры.
2. Два способа позиционирования: точка маркировки PC
3. материал и край листа PC.
4. Точность позиционирования: ±0.04мм.
5. Вакуумная адсорбция и фиксация листов PC.
1. Каждый лист материала имеет 2 круглых позиционных отверстия диаметром 6мм+0,05мм.
2. Изготовление штампов для пробивки позиционных отверстий по индивидуальным размерам.
3. Подключите промышленный пылесос снизу модуля пробивки для удаления отходов материала после пробивки отверстий.
4. Время замены штампа составляет ≤30 минут.
Модуль использует систему OCR, которая может точно определять положение отверстия, точность размера отверстия и эффект пробивки (наличие заусенцев, трещин и т.д.).
1. Настройте манипулятор с декартовой системой координат.
2. Пневматический захват захватывает материалы.
3. Сортировка годных/бракованных изделий на основе результатов повторного визуального контроля.

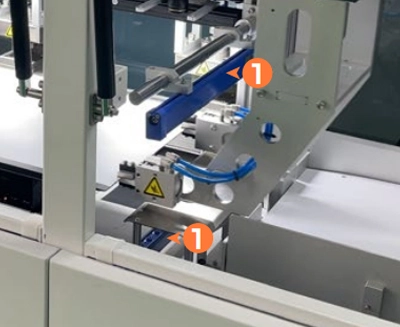

1. Очистите верхнюю и нижнюю стороны по всей ширине, чтобы убедиться, что на верхней и нижней поверхностях материала нет пыли и примесей.
2. Используйте фронтальный и тыльный ионный ветер для устранения статического электричества и удаления пыли и примесей.
1. Выходной магазин хранит готовые материалы, размером 500*330 мм.
2. Когда количество материалов, собранных в выходном магазине, достигнет 500, он будет приостановлен, и производственный персонал должен быть уведомлен для сбора материалов.
| Производительность | 500UPH |
| Применяемые материалы | PVC Film |
| Габариты | 2670×870×1900mm |
| Вес | 1100kg |
| Электропитание | 220V |
| Уровень шума | ≤65dB |
| Рабочая температура | 23℃±3℃ |
| Рабочие условия Влажность |
50±10%rh |
| Сжатый воздух | давление：0.6Mpa |
| Интерфейс связи | None |
Манипулятор должен уметь позиционироваться с точностью до микрона, чтобы обеспечить точное положение каждого отверстия. И поддерживать стабильность и согласованность при высокочастотной работе.
Материалы для электронных паспортов могут быть очень тонкими и легко повреждаться. Манипуляторы должны обладать гибкими возможностями обращения, чтобы избежать повреждения материалов во время приема и выдачи.
Усовершенствованные робототехнические системы могут интегрировать технологию визуального распознавания для определения положения и ориентации материалов и выполнения калибровки в реальном времени. Для этого требуются камеры высокого разрешения и алгоритмы быстрой обработки изображений.
