Полностью автоматическая многофункциональная линия MIL2000 INLAY предназначена для изготовления INLAY-изделий защищенных документов, таких как электронные паспорта (ID-3), удостоверения личности (ID-1) и другие бесконтактные смарт-карты. Используя листовые материалы в качестве носителя обработки, она объединяет основные процессы монтажа чип-модуля, встраивания антенны, сварки и встроенного тестирования. Она поддерживает два решения для фиксации модуля: вакуумное закрепление и дозирование клея, обеспечивая комплексное и полностью автоматизированное производство INLAY-изделий.

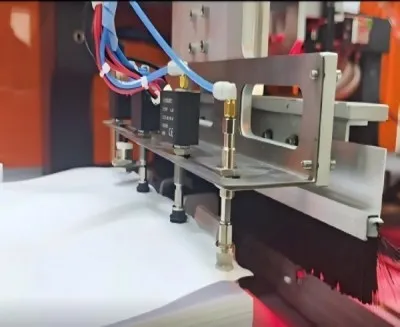

Автоматическая подача материала с помощью роботизированного манипулятора, оснащенного устройством для снятия статического электричества
Высота бункера 150 мм, максимальный размер материала 650×400 мм

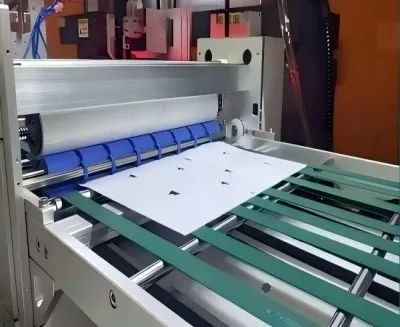

Двусторонняя очистка за один проход
Обеспечивает 98% чистоты поверхности
Штамп с цилиндрическим приводом, совместимый с основными чипами
Поддерживает визуальный контроль, предупреждение о допусках и автоматическую маркировку дефектов.
Высокоскоростная & высокоточная захватывающая головка, которая перемещает модули из ленты на передаточные станции с функцией поворота под углом
4 передаточные станции и 4 захватывающие головки для непрерывной работы
Оснащена 2 комплектами рабочих платформ для реализации поочередной работы
Поддерживает как дозирование, так и вакуумную адсорбцию

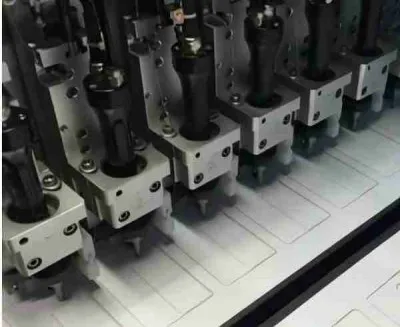

8 ультразвуковых встраиваемых головок, регулируемое положение & расстояние
Хранение рецептов антенн, параметры регулируются через программное обеспечение
4 модуля горячей прессовой сварки, регулировка угла 90°
Оснащен прецизионными лезвиями для резки проволоки с автоматической обрезкой проволоки
Опциональная система контроля качества сварки
100% встроенный контроль электрических характеристик антенны, резонансной частоты, добротности и коэффициента усиления
Автоматический сбор и управление UID, лазерная маркировка бракованных изделий

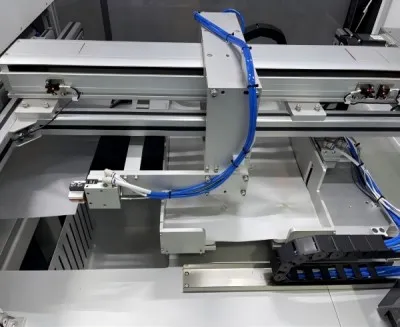

Специальный бункер для маркированных отбраковок
Высота бункера 50 мм
Автоматическая выгрузка роботизированным манипулятором, оснащенным статическим элиминатором
Высота бункера 150 мм
| Конфигурации материалов | |
| Листовой субстрат |
Тип: ПВХ, ПК, ПЭТГ, Teslin; Толщина: 0,1-0,25 мм |
| Медная проволока |
Эмалированная медная проволока Диаметр: 0,08-0,12 мм |
| Модуль чипа | Совместим с основными типами чипов, например, MOA2, MOA4, MOB6, MOA8 |
| Технические характеристики оборудования | |
| Размеры | 6500 (Д) × 1350 (Ш) × 1800 (В) мм |
| Электропитание | 220 В (-5%～+10%), 50 Гц, 7 кВт |
| Условия эксплуатации | Температура: 23 °C ± 3 °C, Влажность: 50% ± 10 |
| %Компоновка | Совместима с компоновками 3×8, 4×8, 6×8 |
| Производительность | Компоновка 6×8: 2800 катушек/час (4 витка, 8 намоточных головок). Зависит от времени намотки. |
Высокая степень интеграции процессов монтажа чипов, встраивания антенн, сварки и внутристрочного контроля. Поддерживает как вакуумный, так и дозирующий процессы для полностью автоматического производства INLAY на одной машине.
Высокоточное размещение компонентов и ультразвуковое встраивание с точным контролем всего процесса. Параметры регулируются через программное обеспечение для обеспечения согласованности и стабильности продукции.
100% встроенный контроль с сбором UID и маркировкой брака. Сертифицировано CE, оснащено защитными световыми занавесами и управлением доступом для обеспечения более безопасного производства.
Совместимость с различными материалами и основными чипами. Поддерживает многоразмерные компоновки, а также обладает функцией поочередной работы на двух платформах для стабильной работы и быстрой переналадки.
Полностью автоматическая работа снижает затраты на рабочую силу и оборудование, обеспечивает низкие потери материала и простоту эксплуатации, предоставляя экономически эффективное решение для производства карт в больших объемах.
