Машина для вырубки и сборки E-паспортов EDC1000A обрабатывает рулонные материалы и поддерживает различные шаблоны вырубки. Сборочная машина нарезает листы разных спецификаций с помощью процессов вырубки, ламинирования, сварки, резки и укладки. Это решение для электронных паспортов совместимо со всеми рулонными материалами на рынке, удовлетворяя разнообразные потребности в вырубке, ламинировании, сварке и резке.

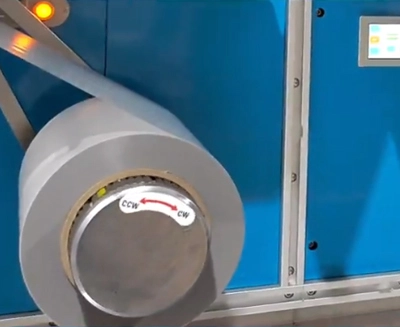

Пневматический расширительный вал используется для установки рулона материала, монтаж и демонтаж рулона удобны.
Чтобы гарантировать, что время замены рулона составляет менее 2 минут, сортировочная машина Piotec оснащена 3 пневматическими расширительными валами.
Вес одного надувного подшипника составляет 100 кг.
1. Чтобы обеспечить точность направления вертикальной ленты при движении материала, натяжной буферный блок оснащен системой коррекции отклонений между прогонами.
2. Ультразвуковые датчики используются для обнаружения смещения полупрозрачных пленочных материалов.
1. Она может выполнять вырубку материалов PC и TPU различной толщины.
2. Технология ротационной вырубки.
3. Максимальный размер штампа: 350 мм × 500 мм.
4. Точность вырубки: ±0.05 мм.
5. Гибкая замена штампа, время замены штампа: ≤30 минут.
1. Очистите верхнюю и нижнюю поверхности вырубного материала.
2. Пыль и загрязнения с верхней и нижней поверхностей материала удаляются контактным пылеудаляющим роликом.
Система визуального распознавания позволяет точно определять положение, размерную точность и качество высечки (наличие заусенцев, трещин и т.д.).
1. Он может смешивать 2 или 3 вида материалов.
2. Благодаря сервоуправлению скорость смешивания высокая, а точность — высокая.
1. Ультразвуковая сварка.
2. Склеивание 2 или 3 слоев в 6 точках вдоль 2 краев листа.
3. Положение ультразвуковой точки пайки и установочное отверстие не должны перекрываться.
4. Положение ультразвуковой точки пайки регулируется в продольном и поперечном направлениях.
1. Разрежьте материал до указанного размера, избегайте использования клейкой ленты при резке.
2. С функцией сортировки годных/бракованных изделий.
3. Приемный лоток имеет функцию сортировки материала.
4. Бракованные изделия собираются в лоток для отбраковки.
| Производительность | 1000UPH |
| Применяемые материалы | PC FILM, TPU FILM, МАТЕРИАЛЫ В РУЛОНАХ |
| Размеры | 5250×2500×2400мм |
| Вес | 6700кг |
| Электропитание | 220V |
| Шум | ≤65дБ |
| Рабочая температура | 23℃±3℃ |
| Эксплуатация Влажность |
50±10%ОВ |
| Сжатый воздух | давление：0,6МПа |
| Интерфейс связи | None |
Машина может выполнять рулонную высечку, ламинирование, сварку и резку. Она экономически эффективна, экономична и проста в эксплуатации.
Система машинного зрения контролирует качество и точность высечки, ламинирования и сварки, и передает результаты обратно в систему управления, которая автоматически выполняет корректировку положения.
Механизм движения в реальном времени корректирует скорость подачи каждой оси подачи на основе результатов визуального контроля для достижения высокоточного совмещения.
Свяжитесь с Piotec для решения для смарт-карт
