Межмашинное соединение быстро проникает в автомобили, промышленные устройства, умные счетчики, носимые устройства, логистические трекеры и IoT-продукты с поддержкой eSIM. По мере роста объемов устройств персонализация чипов больше не может основываться на медленных, полуручных этапах программирования. Производителям требуется оборудование, способное тестировать, кодировать, маркировать, проверять, отбраковывать и упаковывать чипы со стабильной точностью.
Именно здесь станки для персонализации M2M-чипов SCM3000 и SCM4000 становятся чрезвычайно ценными. Созданные для безопасного программирования чипов и крупносерийного производства, они поддерживают M2M-чипы, автомобильные защищенные элементы SE, чипы eSIM и другие компоненты умных устройств в компактных корпусах, таких как QFN, DFN, VSOP8 и BGA.
Устройства M2M и IoT часто зависят от встроенных защищенных элементов или технологии eSIM для аутентификации в сетях и защиты данных. Архитектура eSIM по стандарту GSMA помогла ускорить удаленное предоставление SIM-карт на потребительском и промышленном рынках, в то время как технология защищенных элементов продолжает поддерживать доверенную идентификацию в подключенных устройствах.
Для компаний по производству SIM-карт, мобильных операторов, поставщиков автомобильной электроники и OEM-производителей умных устройств задача ясна: производство должно быть быстрым, гибким, отслеживаемым и с низким уровнем дефектов. Одна ошибка программирования может привести к сбоям в активации устройства, доступе к сети или развертывании у клиента.
Таким образом, современная линия персонализации M2M-чипов должна объединять тестирование электрических характеристик, кодирование чипов, лазерную маркировку поверхности, OCR-инспекцию, верификацию ИС и автоматическую отбраковку в одном стабильном рабочем процессе.

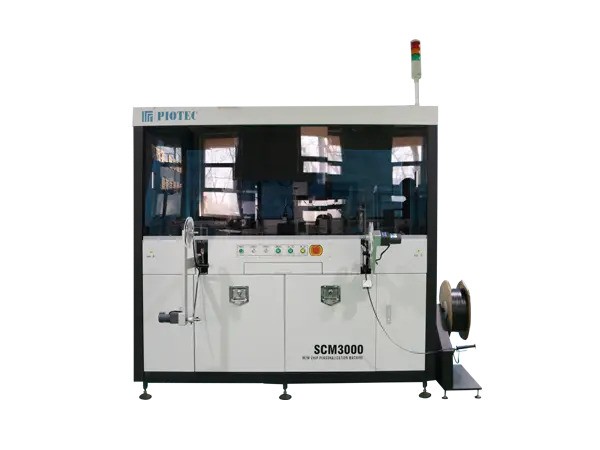

The SCM3000Станок для персонализации M2M-чипов разработан для высокоскоростной, безопасной персонализации M2M-чипов, чипов eSIM, автомобильных SE-чипов и других чипов умных устройств. С 2017 года системы SCM3000 обеспечили производство приблизительно 500 миллионов чипов на различных заводах, продемонстрировав высокую надежность в эксплуатации.
Одним из главных его преимуществ является гибкость ввода и вывода. Станок поддерживает подачу в лотках до 20 лотков, а также подачу ленты 12 мм в стандартной комплектации, с опциональной поддержкой 8, 16 и 24 мм. Он совместим с катушками ленты на 1000 и 3000 штук, что упрощает адаптацию к различным требованиям упаковки и производства.
Модуль персонализации ИС имеет 16 стандартных позиций персонализации с использованием контактных считывателей PIOTEC 4-в-1 и может быть расширен до 32 позиций. Он поддерживает протоколы ISO7816, последовательный порт, Bluetooth, SPI и I2C, позволяя производителям обрабатывать различные типы чипов без постоянной смены оборудования.
Для обеспечения прослеживаемости SCM3000 оснащен модулем лазерной маркировки с волоконным лазером 20 Вт и OCR-верификацией с промышленной камерой 5 Мп. Лазерная система может одновременно маркировать два чипа, повышая эффективность. Модуль верификации ИС также может считывать и проверять два чипа одновременно, обеспечивая 100% точность данных на выходе.
Что касается производительности, SCM3000 достигает до 2500 чипов в час и около 1,3 миллиона чипов в месяц. Уровень брака составляет менее 1/100, время простоя в течение 100 часов не превышает 30 минут, а механическая система обработки способна работать с чипами размером до 2×2 мм.

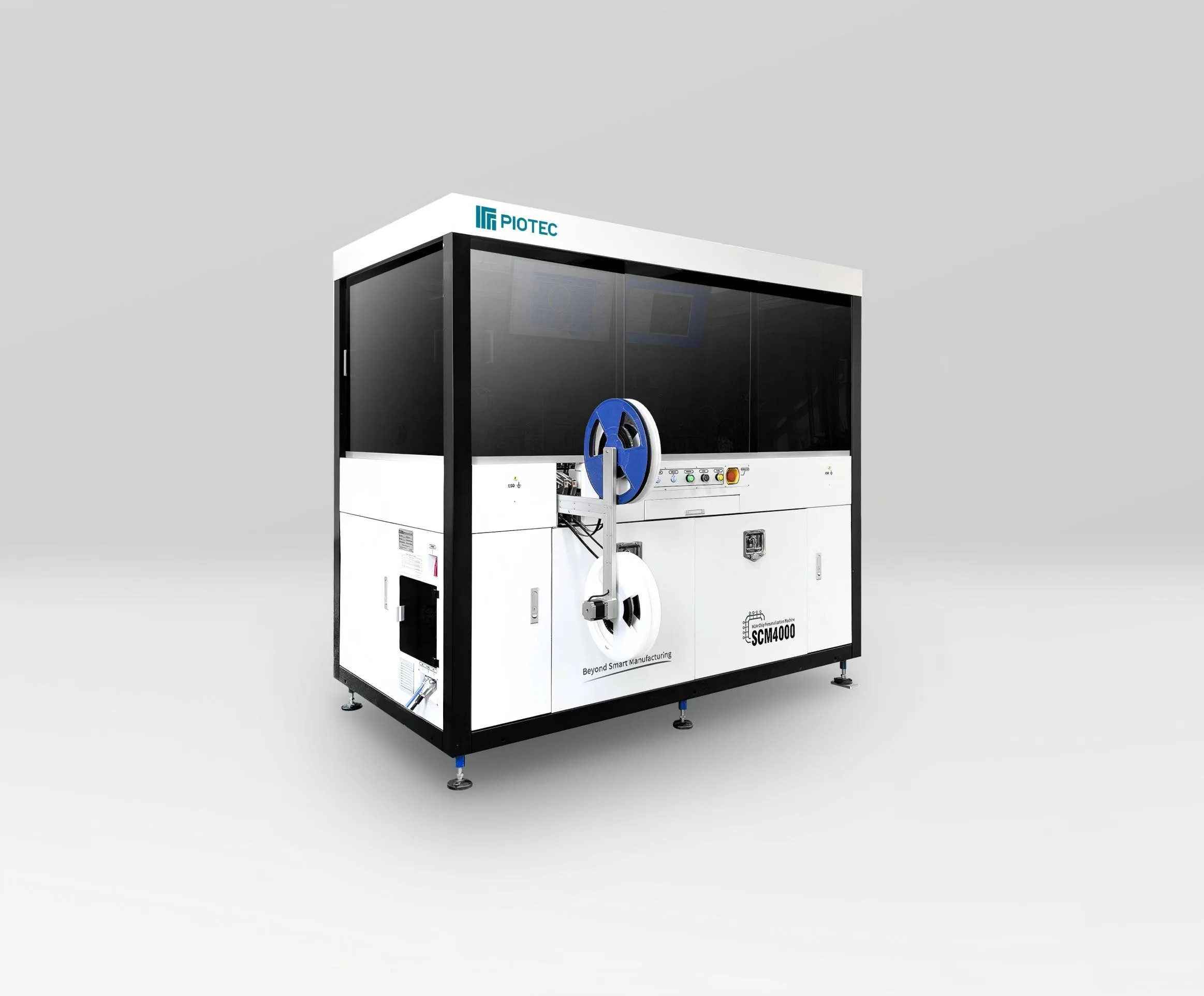

SCM4000создана для производителей, которым требуется еще более высокая производительность. Она поддерживает электрическое тестирование, кодирование чипов и лазерную маркировку для чипов QFN, DFN, BGA, автомобильных SE, eSIM и M2M.
По сравнению с SCM3000, SCM4000 предлагает более мощную стандартную конфигурацию, включая 32 позиции персонализации с 8 контактными считывателями PIOTEC 4-в-1. Поддерживает ISO7816, SPI, I2C и опциональные мультипротокольные считыватели. Система также включает четыре станции верификации ИС, что повышает производительность контроля при высокоскоростном производстве.
SCM4000 может достигать 4500 чипов в час и до 2 миллионов чипов в месяц. Он поддерживает подачу в лотках и подачу ленты, включая ленту 12 мм в стандартной комплектации и опциональные варианты 8, 16 и 24 мм. Также совместим с катушками ленты 180 мм и 330 мм. Для лазерной маркировки используется волоконный лазер 20 Вт и возможность одновременной маркировки двух чипов. Промышленная камера 5 Мп может идентифицировать и проверять два чипа одновременно, а отображение информации о поверхности в реальном времени позволяет операторам онлайн контролировать качество маркировки.
Обе системы SCM3000 и SCM4000 помогают снизить производственные риски. Автоматическая ориентация чипов, онлайн-перезапись, OCR-инспекция, верификация ИС и классифицированные ящики для отбраковки сокращают отходы материалов и ручные операции.
Их модульная архитектура также поддерживает быструю переналадку. Поддерживаются десятки спецификаций чипов, время переключения составляет менее 20 минут. Для производителей, работающих со смешанными заказами, более короткая переналадка означает лучшее использование оборудования и более быструю доставку.
Экономическая эффективность — еще одно важное преимущество. Самостоятельно разработанные ключевые технологии позволяют снизить закупочную стоимость примерно на 15%, а меньший износ и более длительный срок службы снижают затраты на техническое обслуживание примерно на 20%.
Что такое персонализация M2M-чипов?
Персонализация M2M-чипов — это процесс тестирования, программирования, маркировки и верификации чипов, используемых в IoT, eSIM, автомобильных и умных устройствах.
В чем разница между SCM3000 и SCM4000?
SCM3000 обеспечивает до 2500 чипов в час, в то время как SCM4000 достигает до 4500 чипов в час с большим количеством стандартных станций персонализации и верификации.
Могут ли SCM3000 и SCM4000 поддерживать производство eSIM?
Да. Обе машины поддерживают eSIM, M2M-чипы, автомобильные SE-чипы и другие приложения защищенных чипов для умных устройств.
Почему лазерная маркировка важна при программировании чипов?
Лазерная маркировка добавляет читаемую информацию на поверхность для прослеживаемости, идентификации, контроля качества и отслеживания производства.
Подходят ли эти станки для крупносерийного производства?
Да. SCM3000 может достигать около 1,3 миллиона чипов в месяц, а SCM4000 — около 2 миллионов чипов в месяц.
